喷淋系统给水泵


1、概述

采用特殊的水力设计和结构设计,使之具有流量压力分档比普通离心清水泵更适宜建筑消防给水系统选用,流量—压力特性曲线平坦无驼峰。

2、结构

1)、的结构形式应保证易于现场维护和更换零件。紧固件及自锁装置不应因振动等原因而产生松动。
2)、泵体上应铸出表示旋转方向的箭头。
3)、应有压力表,真空压力表(潜水泵、深井泵除外),表精度应不低于2.5级。
4)、泵应设置放水旋塞。
5)、泵出口法兰的公称压力应能满足最大工作压力的要求,泵进口法兰的公称压力
应不小于1.0MPa。法兰的连接尺寸应符合GB/T 9112-2000及GB/T 9124-2000的规定。
6)、泵的进口应能承受0.4MPa的正压。
XBD-L型单吸单级消防泵由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行稳定性。泵密封采用机械,具有密封可靠,无泄漏的特点。泵的轴向力叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计,管路配套方便。

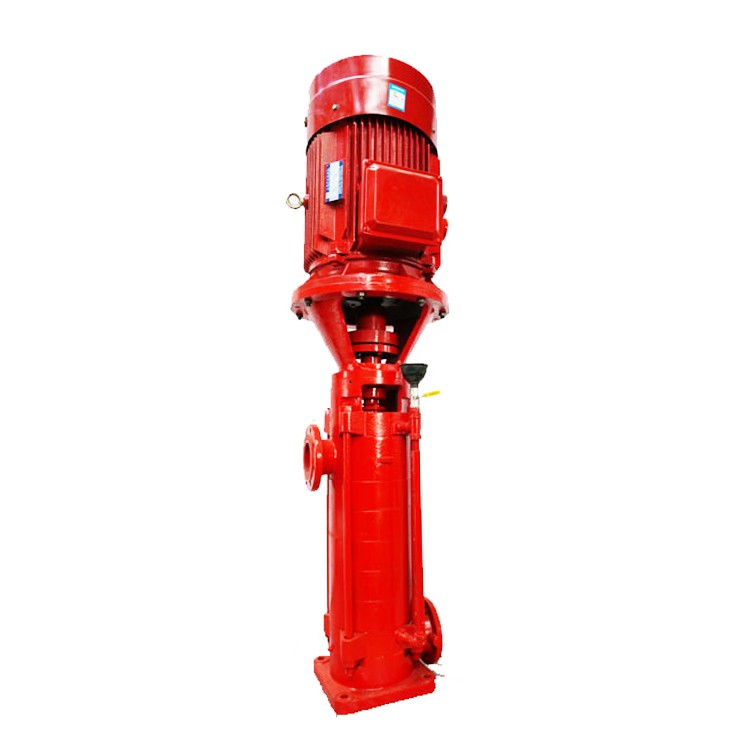

XBD-L型单吸多级分段式消防泵由电机的泵两部分组成,电机为Y型三相异步电机,泵的电机采用联轴器连接,整体为刚性连接,使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、中轮。平衡鼓等组成。转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封,用户可根据需要选择。
泵旋转方向从驱动端向下看为逆时针转动。

3、特点

对因转动产生摩擦部位的所有零部件采用耐磨、耐腐蚀、抗啮合的材料制造而具有高可靠性,多级泵可配置双出水口,泵体承载能力高、抗超载能力强、启动灵敏。

4、用途

XBD-L型消防泵主要用于消防系统管道增压送水。也可适用于工业城市给排水,高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。
