消防水泵

1. 概述

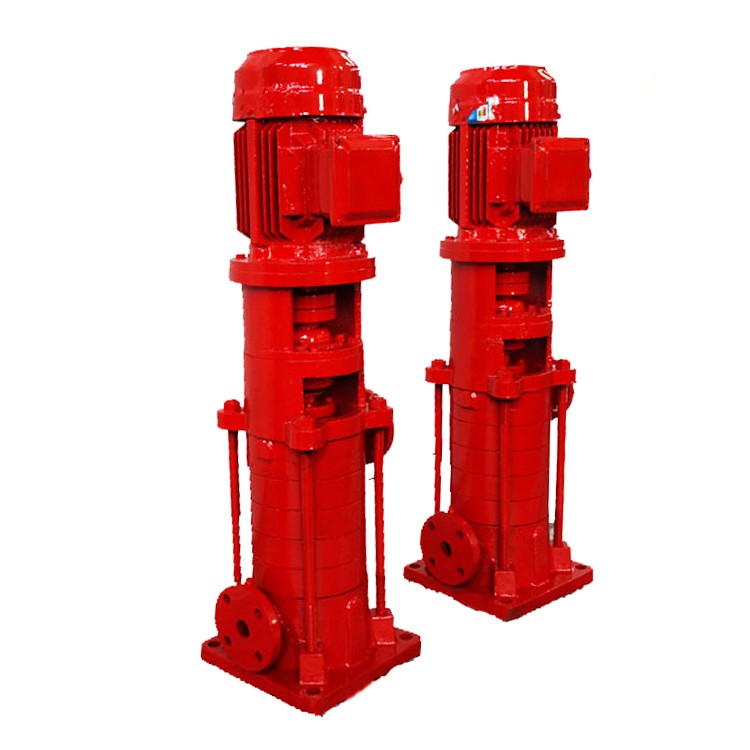

XBD-DL系列泵系单吸多级分段立式消防泵,是根据对全国消防部门,设计院、所和各界用户进行大量调查,又根据消防工程的特点研制的新产品。该泵适宜于高层建筑和民用住宅楼群、宾馆及各种其他建筑的消防工程之用。
该系列泵的主要特点是流量扬程选择范围大。额定流量可从1.72升秒到80升/秒之间,额定出口压力可从0.23-2.67Mpa之间选择。
本系列泵所执行的标准是GB6245-1998《消防泵性能要求和试验方法》
2.泵的型号意义
XBD14.4、4.8/50-150DL×6ADYB
DYB    ————    特征标识
A    ————    第一次科技革新
6    ————    级数
DL   ————    多级立式泵
150  ————    吸入口直径为150(mm)
50    ————    额定流量为50L/S
4.8   ————    第二出水口额定压力为0.48Mpa
14.4   ————    第一出水口额定压力为1.44Mpa
XBD   ————    电机驱动消防泵组
3.泵的结构说明
本型泵的吸入口位于吸入段上,呈水平方向;吐出ロ在吐出段上,呈水平方向。
水泵的主要零件有:吸入段、中段、吐出段、叶轮、导叶、吐出段导叶、轴平衡鼓、轴套、轴承及联接架。
A、吸入段、中段、导叶、吐出段导叶、吐出段均为铸铁制成,共同形成泵的工作室。
b、由于叶轮前后受压不等,必然存在轴向力,此轴向力由平鼓来承担,其余小部分残余轴向力由上端的向心推力球轴承来承担。叶轮制造时经静平衡试验。
c、轴为经调质处理的碳钢或不锈钢制成,中间装有叶轮、平键、轴套及轴套螺母固定在轴上,轴的一端安装联轴器部件,与电机弹性联接。
d、轴封为机械密封时,采用平衡室内的压力水进行润滑和冷却,轴封为填料密封时,吐出段上的3/8软管接头,用于把填料体中漏出的水通过软管排放到地沟里,以保持周围场地的整洁。
为保证泵在长时间停放后仍能迅速启动,叶轮、轴套等零件材料采用铸铁或青铜,平衡鼓材料用铸铁或不锈钢,铸铁件经抗腐蚀性能试验。
填料密封由填料室、填料压盖及填料等组成。填料的松紧程度必须适当,不可压得太紧亦不可太松,以液体能一滴一滴地渗出为淮,如果填料太紧,轴套容易发热,同时多耗功率,填料太松,由于液体流失又要降低水泵效率。
